旋轉接頭
新產品採用雙鋼制軸承結構，有效保障軸和孔的同心度，密封圈擠壓均勻，產品的密封性、耐用性都得到了有效的保證。
SPECIFICATIONS
完整规格
按产品配置查询编码、规格、重量与技术要点。
| 产品 / 型号 | 编码 | 规格 | 重量 | 技术要点 |
|---|---|---|---|---|

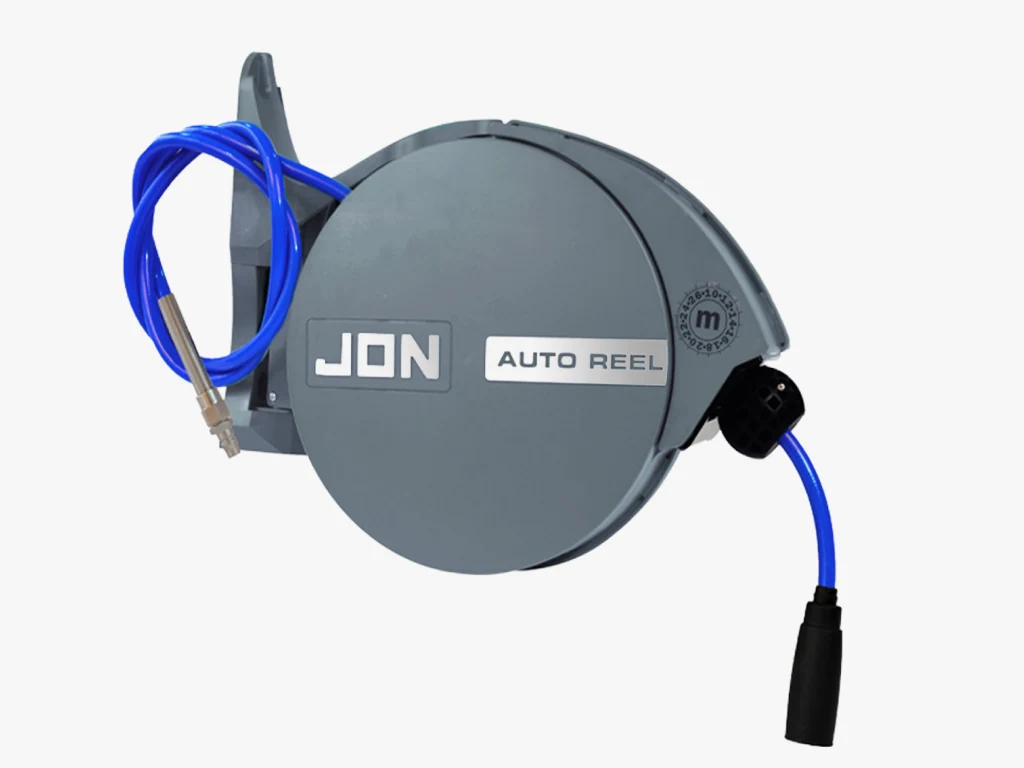

 PU夾紗氣管卷管器 | JON21Q0610 | Φ6.5xΦ10*10m | 4.88kg | 管线采用双层PU夹纱增强结构，内外层为聚氨酯材料，中间加入高强纤维编织层，在保持柔韧性的同时，提升管线的抗压、抗拉和耐磨性能。反复拉伸、弯折及回收时不易变形，收放更加顺畅。 气管采用三层结构：外层为聚氨酯型 PU，中层为增强纤维层，内层同样为聚氨酯型 PU。适用介质为空气，工作压力为 20KG，爆破压力达到 60KG 以上；适用环境温度为 -20℃～+60℃，介质温度为 5℃～+40℃，适配自锁接头。 |
| JON21Q0612 | Φ6.5xΦ10*12m | 5.077kg | ||
| JON21Q0615 | Φ6.5xΦ10*15m | 5.354kg | ||
| JON21Q0618 | Φ6.5xΦ10*18m | 5.261kg | ||
| JON21Q0620 | Φ6.5xΦ10*20m | 5.334kg | ||
| JON21Q0810 | Φ8xΦ12*10m | 5.792kg | ||
| JON21Q0812 | Φ8xΦ12*12m | — | ||
| JON21Q0815 | Φ8xΦ12*15m | — | ||
| JON21Q1010 | Φ10xΦ14.5*10m | 5.771kg | ||

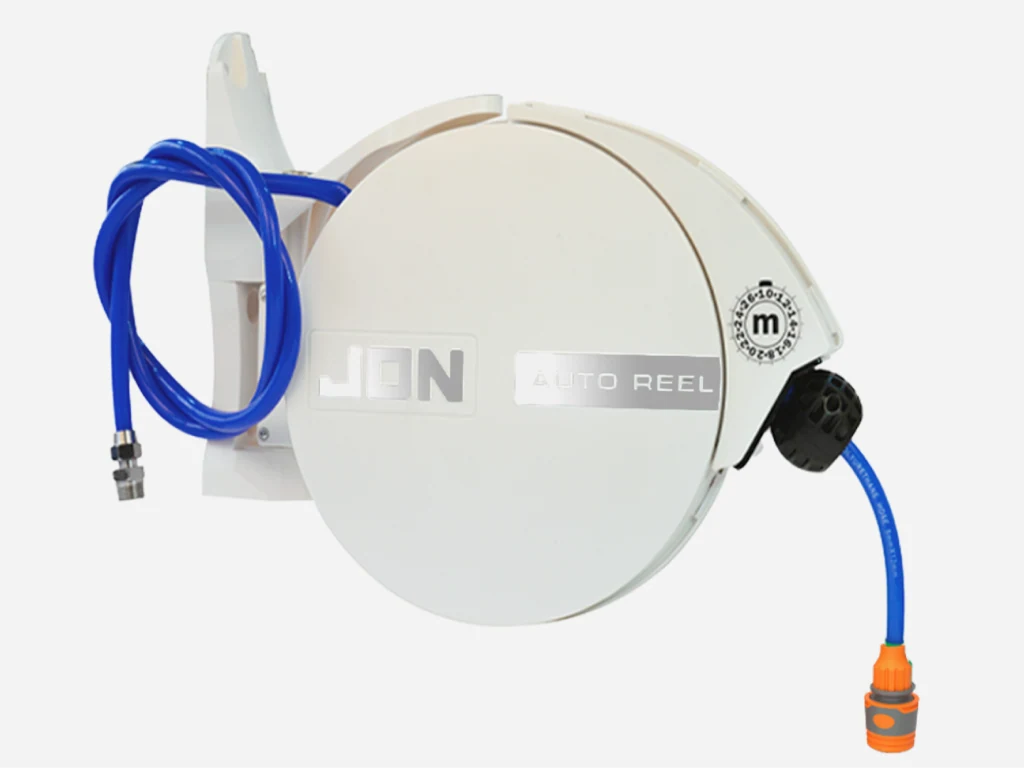

 PU夾紗水管卷管器 | JON21S0810 | Φ8xΦ12*10m | 5.141kg | 水管采用三层结构：外层为聚醚，中层为增强纤维层，内层为聚醚。适用介质为水、空气，工作压力为 20KG，爆破压力达到 60KG 以上；适用环境温度为 -20℃～+80℃，介质温度为 5℃～+40℃，适配自锁接头。 |
| JON21S0812 | Φ8xΦ12*12m | 5.21kg | ||
| JON21S0815 | Φ8xΦ12*15m | 5.675kg | ||
| JON21S1010 | Φ10xΦ14.5*10m | 5.689kg | ||

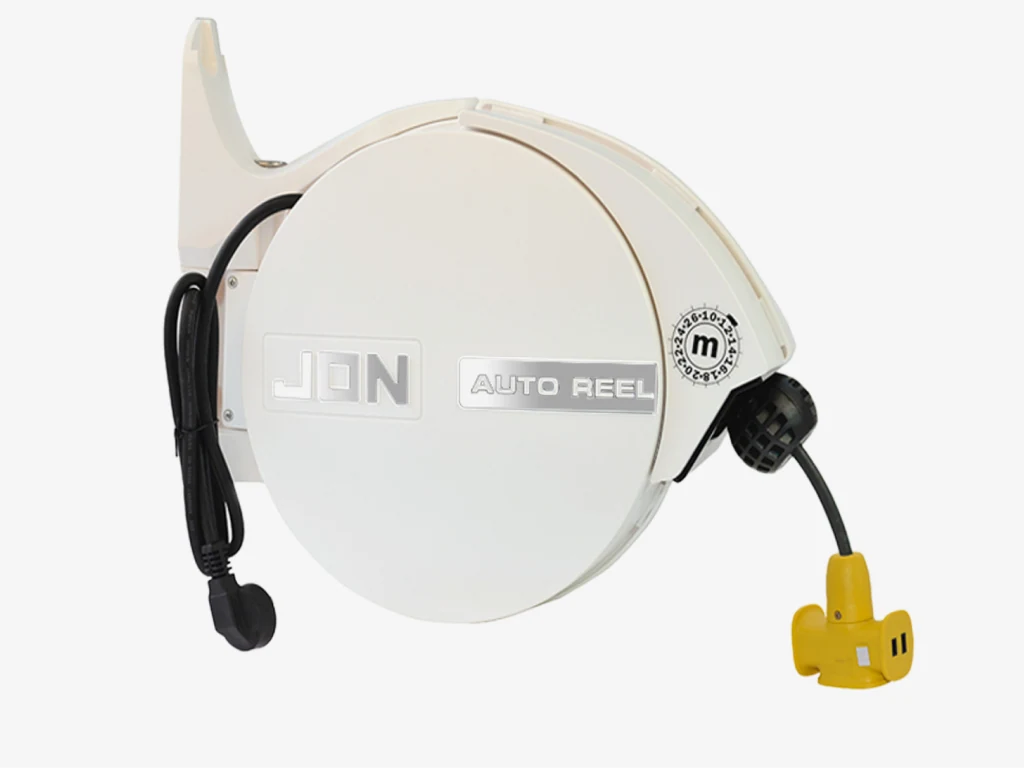

 防摔插座電源線卷線器 | JON21Z21510 | 10m (2*1.5mm²) | 5.945kg | ABS工程塑料外殼，防摔插座YZ/PVC電源線，三芯電源插頭，兩個兩芯電源插座，壹個三芯電源插座，安全耐用，美觀大方。 标配电源线采用的是 RVV 电线全称铜芯聚氯乙烯绝缘聚氯乙烯护套软电线。具有良好的导电性能和稳定性。 PVC护套（RVV）：绝缘性好、耐磨、成本适中，线体柔软，适合常规供电使用。主要适用于普通车间、维修门店及常规室内场景。 橡胶护套（橡套电缆）：更加柔软，耐弯折、耐磨性较好，环境适应性更强，移动使用体验更好。主要适用于移动作业、频繁拖拽或对柔韧性要求较高的场景。 拖链电缆：抗弯折性能好，耐反复运动、耐疲劳性较强，适合高频收放使用。主要适用于自动化设备、机械工位、频繁往复移动或高强度使用场景。 |
| JON21Z21512 | 12m (2*1.5mm²) | 5.911kg | ||
| JON21Z21515 | 15m (2*1.5mm²) | 6.536kg | ||
| JON21Z22510 | 10m (2*2.5mm²) | 6.047kg | ||
| JON21Z22512 | 12m (2*2.5mm²) | 6.407kg | ||
| JON21Z22515 | 15m (2*2.5mm²) | 7.079kg | ||
| JON21Z31510 | 10m (3*1.5mm²) | 5.905kg | ||
| JON21Z31512 | 12m (3*1.5mm²) | 6.134kg | ||
| JON21Z31515 | 15m (3*1.5mm²) | 6.912kg | ||
| JON21Z31520 | 20m (3*1.5mm²) | 8.325kg | ||
| JON21Z32510 | 10m (3*2.5mm²) | 6.86kg | ||
| JON21Z32512 | 12m (3*2.5mm²) | 7.21kg | ||
| JON21Z32515 | 15m (3*2.5mm²) | 8.075kg | ||
| JON21Z32518 | 18m (3*2.5mm²) | 8.6kg | ||

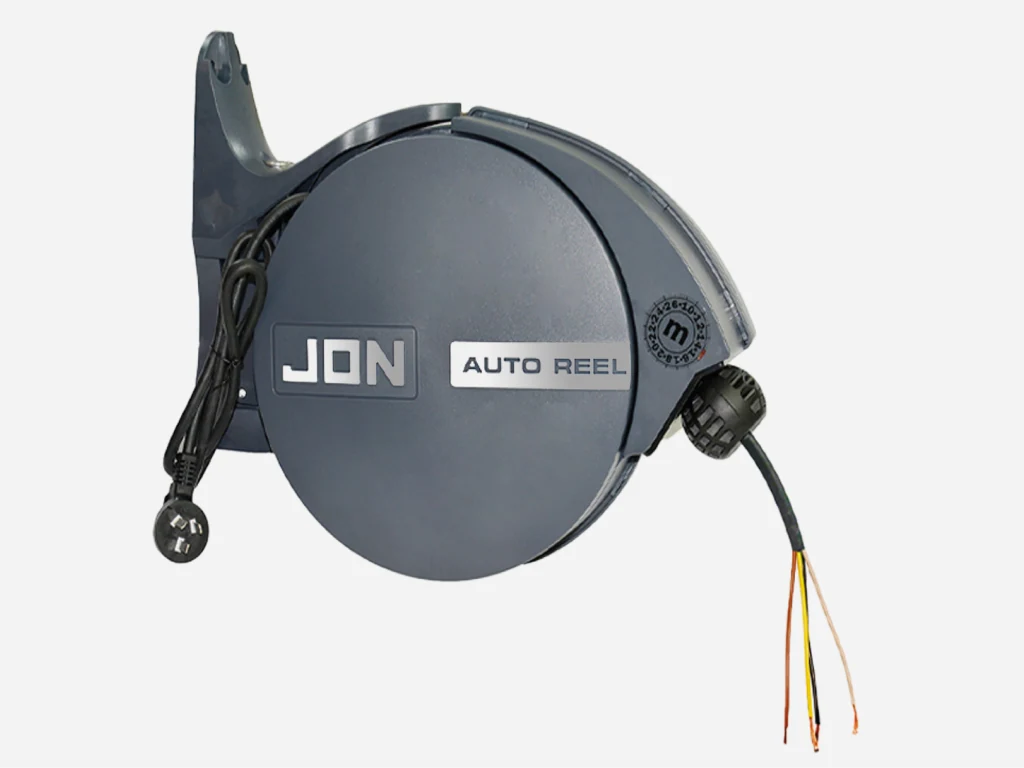

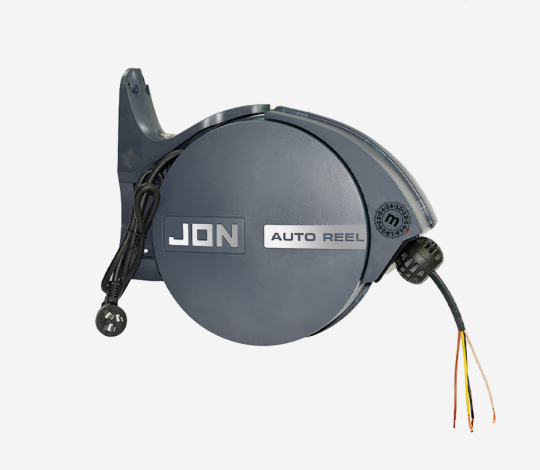

 電源延長線卷線器 | JON21Y41510 | 10m (4*1.5mm²) | 6.597kg | ABS工程塑料外殼，剛性鋁管插銷支架，4線pvc電源線繞線器，電軸芯加寬銅觸片，可以安全使用在較大功率的設備上。 |
| JON21Y41512 | 12m (4*1.5mm²) | 6.898kg | ||
| JON21Y41515 | 15m (4*1.5mm²) | 7.69kg | ||
| JON21Y42510 | 10m (4*2.5mm²) | 7.33kg | ||
| JON21Y42512 | 12m (4*2.5mm²) | 7.761kg | ||
| JON21Y42515 | 15m (4*2.5mm²) | 8.749kg |
滑动表格查看完整规格。
结构与技术说明
壹體式發條彈簧
在安裝和拆卸過程中彈簧都不會鬆散，保證了產品在售後維修過程中的安全性。
獨立彈簧盒防水滲入結構
採用的時獨立彈簧盒結構，彈簧盒利用彈簧的受力特點採用單邊掛扣結構，拆卸、安裝無需用螺絲，更加簡單方便，獨立彈簧盒以及封閉式的卷筒保證產品在使用的過程中水滴不會滲入到彈簧上，有效保證彈簧的使用壽命。
出管處保證管的彎曲半徑
卷盤出管處有壹條布管槽，用45°接頭保證管、線的彎曲半徑，管、線不會折彎過度，不會導致管、線因折彎過度導致管、線斷裂，同時保證了管線的流通量。
排管更加順暢
新款產品重新調整出管的角度，獨家設計異形導向架，減小管、線在拉出時的折彎度，減輕管線排管力度，是的排管更加順暢，不易造成排管紊亂等現象。
棘爪使用性能更好
棘爪使用不銹鋼雙打扭簧，雙打扭簧受力在彈性範圍之內，雙打扭簧的使用壽命更長。
INSTALLATION
安装方式
提供壁挂式、壁挂／顶挂两用式两种方案；请按实际配套支架选择对应安装图。

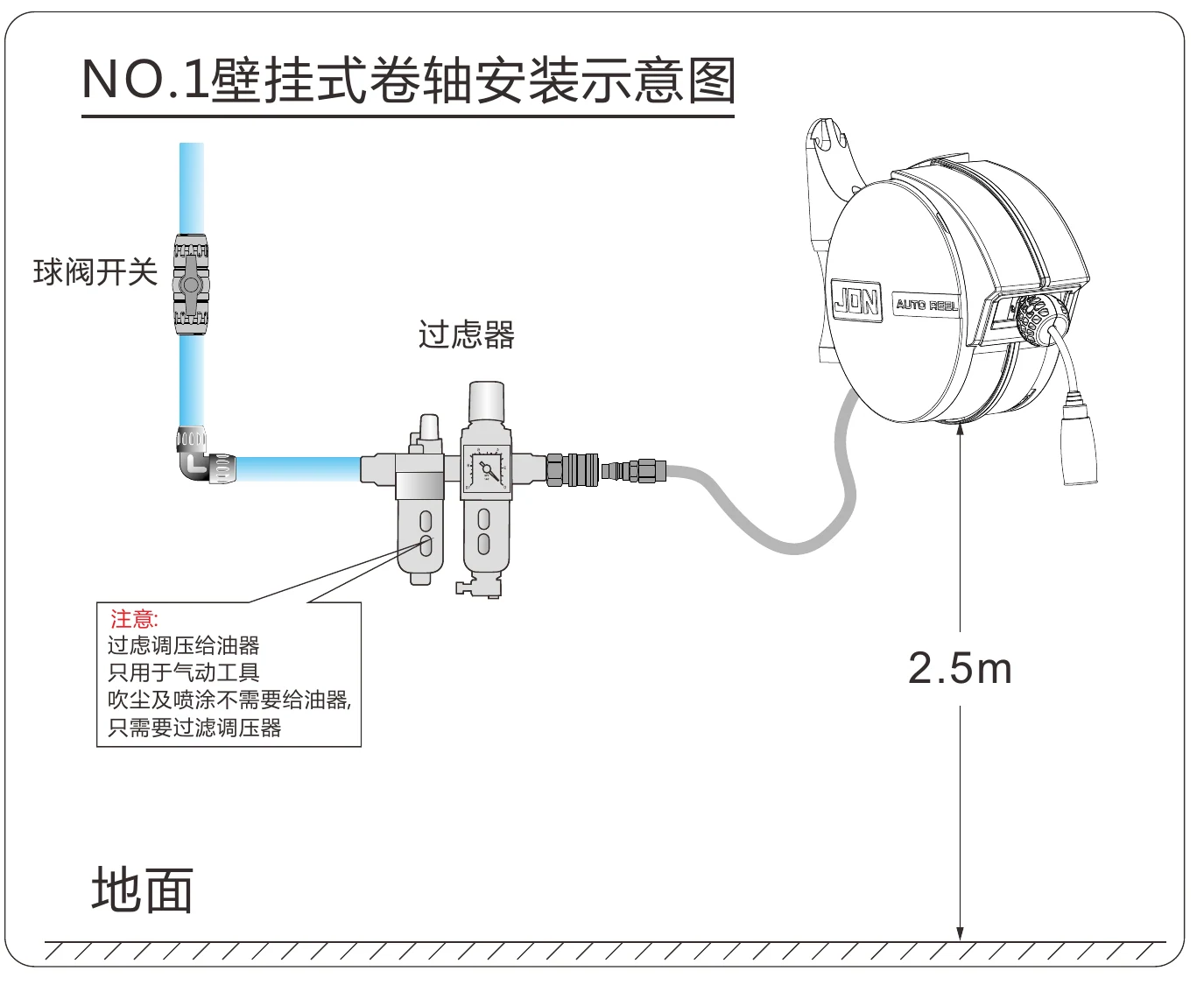

NO.1 壁挂式
安装示意标注距地面 2.5m。

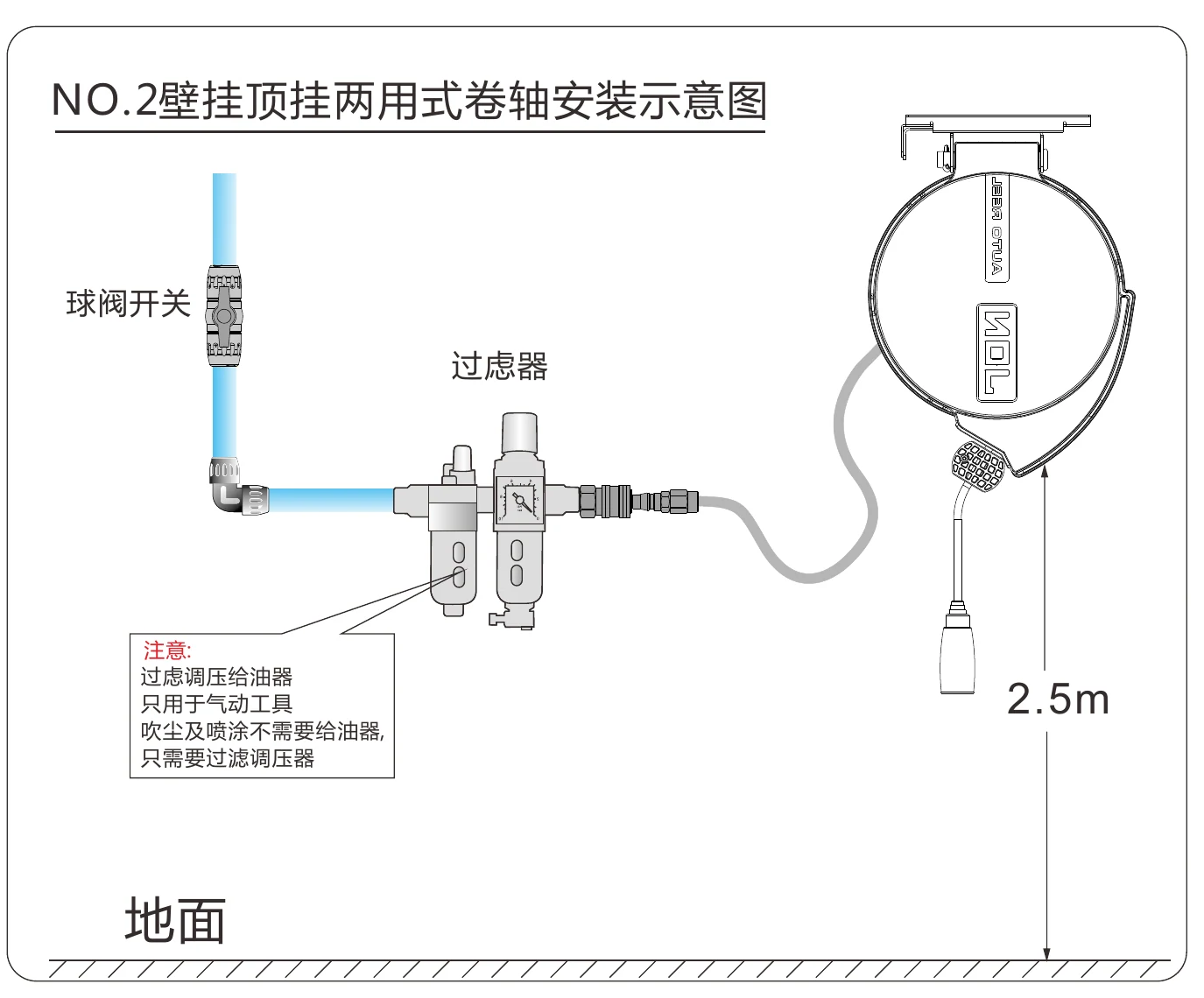

NO.2 壁挂 / 顶挂两用式
安装示意标注距地面 2.5m。

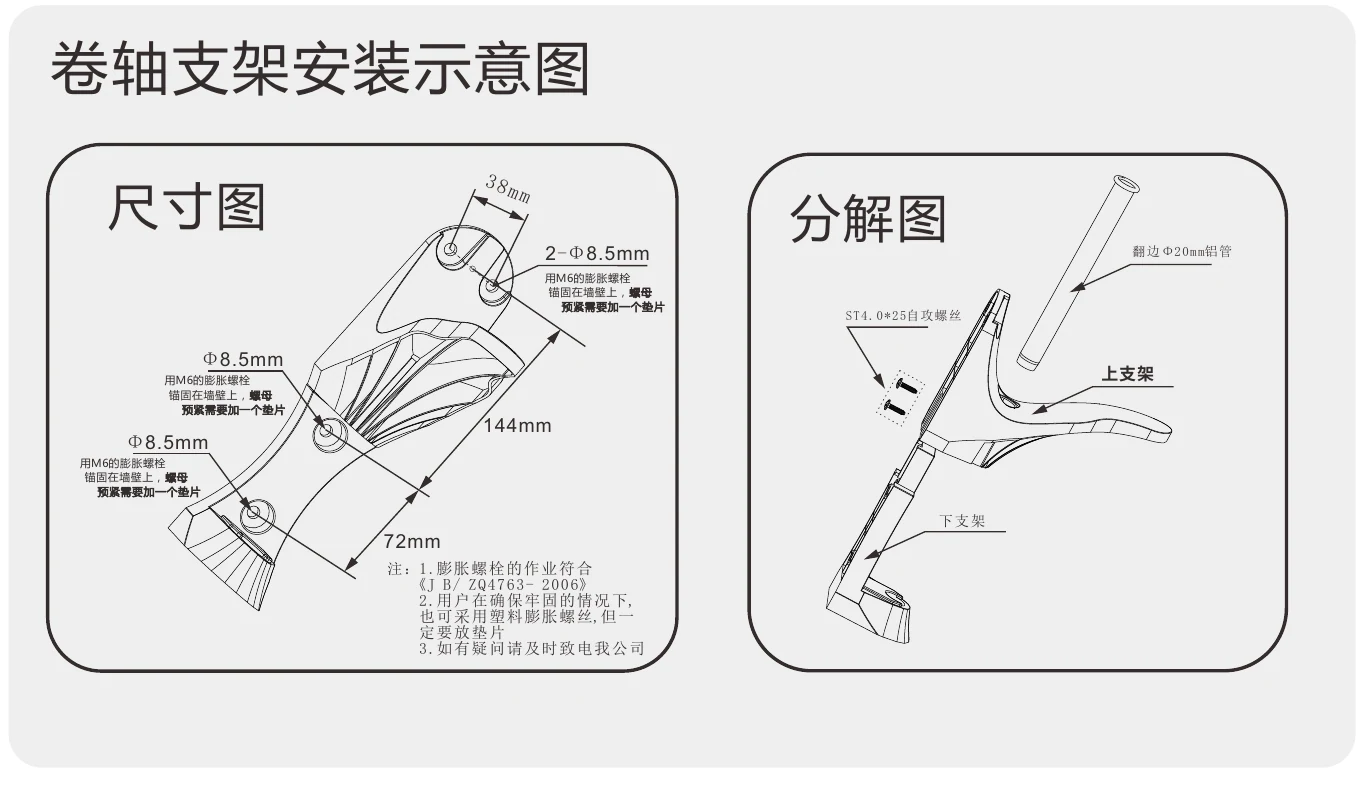

壁挂式支架装配
支架图标注 144mm、72mm、38mm；安装孔 Φ8.5mm。

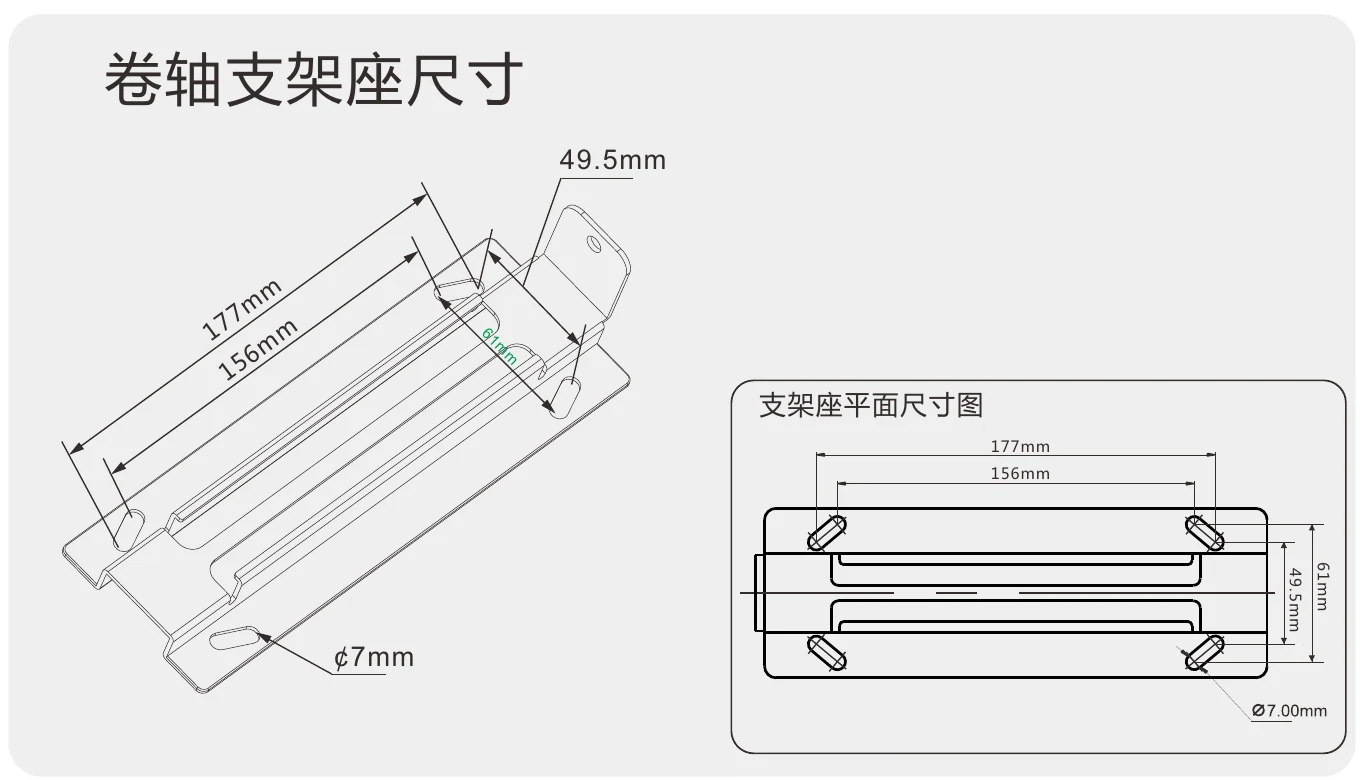

壁挂 / 顶挂支架座
支架座 177 × 61mm；孔距 156 × 49.5mm；孔径 Φ7mm。
安装参考与注意事项
壁挂式支架装配
按分解图配置上支架、下支架、翻边 Φ20mm 铝管及 ST4.0×25 自攻螺丝。壁挂式图示采用 M6 膨胀螺栓锚固墙壁，螺母预紧需加垫片。
紧固与气路说明
过滤调压给油器只用于气动工具；吹尘及喷涂不需要给油器，只需要过滤调压器。紧固件与安装方案按正式安装说明核对，如有疑问请联系厂家。
DIMENSIONS
产品尺寸
尺寸与包装信息按最新提供的产品尺寸图更新，单位为 cm。
- 外形 · 长×宽×高 cm
- 43 × 17 × 35.6
- 内包装 · cm
- 44 × 36 × 19
- 外包装 · cm
- 74 × 46 × 40
- 装箱数量
- 4 台 / 箱

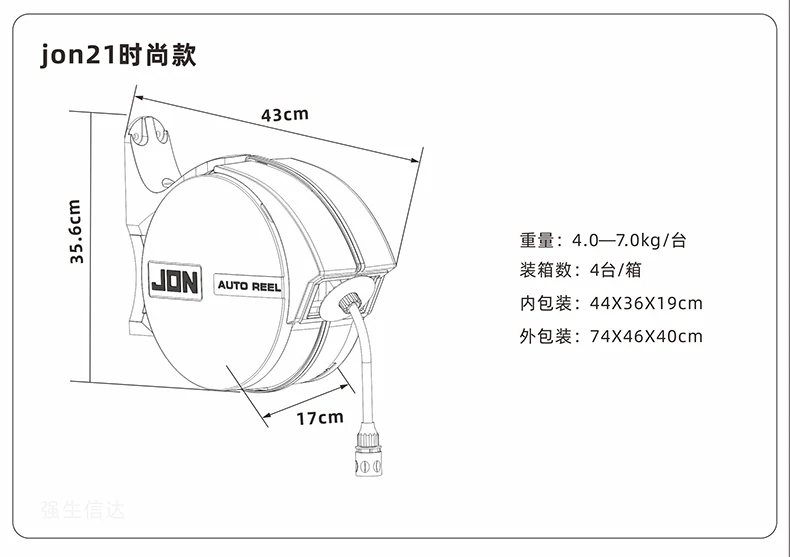

JON21 时尚款 · 外形与包装
产品尺寸（长×宽×高）：43 × 17 × 35.6 cm ｜ 重量：4.0–7.0 kg/台 ｜ 装箱数：4 台/箱 内包装：44 × 36 × 19 cm ｜ 外包装：74 × 46 × 40 cm
