模块配置
支持气管、水管、网络线、信号线、新能源充电、防摔插座、电源延长线、水汽双管及高压卷管器。
SPECIFICATIONS
完整规格
按产品配置查询编码、规格、重量与技术要点。
| 产品 / 型号 | 编码 | 规格 | 重量 | 技术要点 |
|---|---|---|---|---|

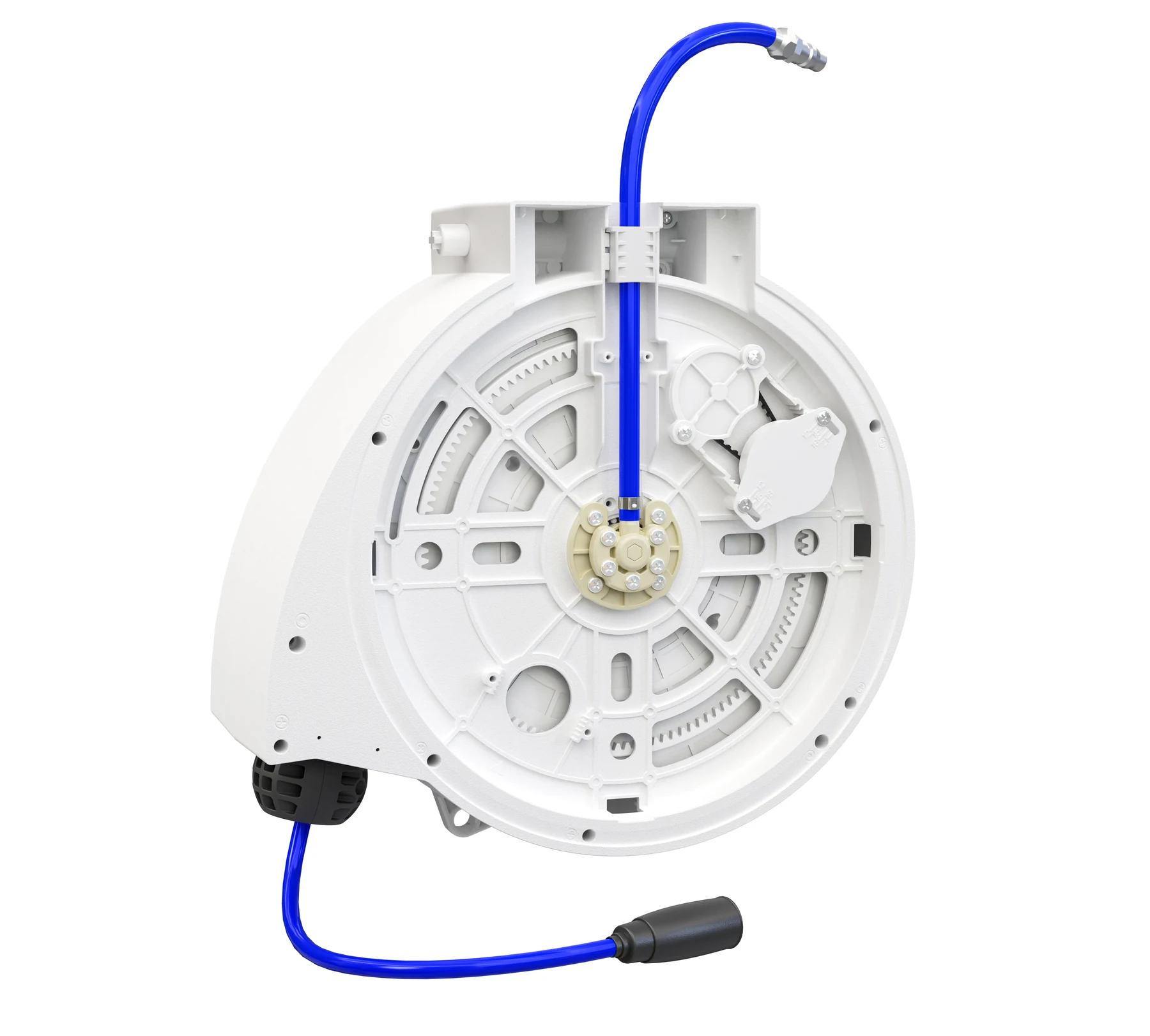

 PU夹纱气管卷管器 | — | Φ6.5×Φ10mm · 10m | 3.8kg | 管线采用双层PU夹纱增强结构，内外层为聚氨酯材料，中间加入高强纤维编织层，在保持柔韧性的同时，提升管线的抗压、抗拉和耐磨性能。反复拉伸、弯折及回收时不易变形，收放更加顺畅。 气管采用三层结构：外层为聚氨酯型 PU，中层为增强纤维层，内层同样为聚氨酯型 PU。适用介质为空气，工作压力为 20KG，爆破压力达到 60KG 以上；适用环境温度为 -20℃～+60℃，介质温度为 5℃～+40℃，适配自锁接头。 |
| — | Φ6.5×Φ10mm · 12m | — | ||
| — | Φ6.5×Φ10mm · 15m | 4.6kg | ||
| — | Φ8×Φ12mm · 10m | 4.1kg | ||
| — | Φ8×Φ12mm · 12m | 4.6kg | ||
| — | Φ8×Φ12mm · 15m | 4.7kg | ||
| — | Φ10×Φ14.5mm · 10m | 4.6kg | ||

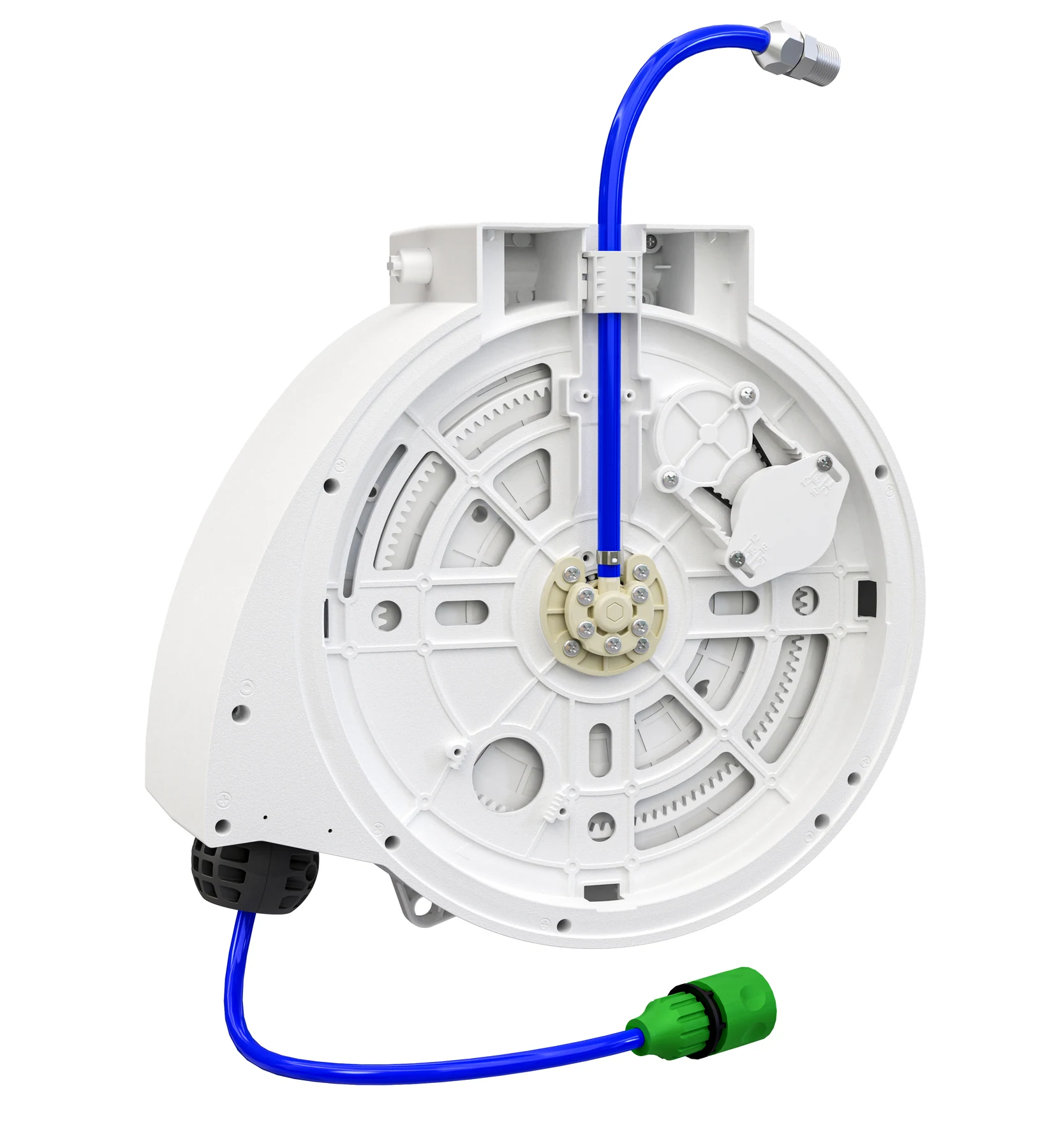

 PU夹纱水管卷管器 | — | Φ8×Φ12mm · 10m | 3.9kg | 水管采用三层结构：外层为聚醚，中层为增强纤维层，内层为聚醚。适用介质为水、空气，工作压力为 20KG，爆破压力达到 60KG 以上；适用环境温度为 -20℃～+80℃，介质温度为 5℃～+40℃，适配自锁接头。 |
| — | Φ8×Φ12mm · 12m | 4.4kg | ||
| — | Φ8×Φ12mm · 15m | 4.4kg | ||
| — | Φ10×Φ14.5mm · 10m | 4.5kg | ||

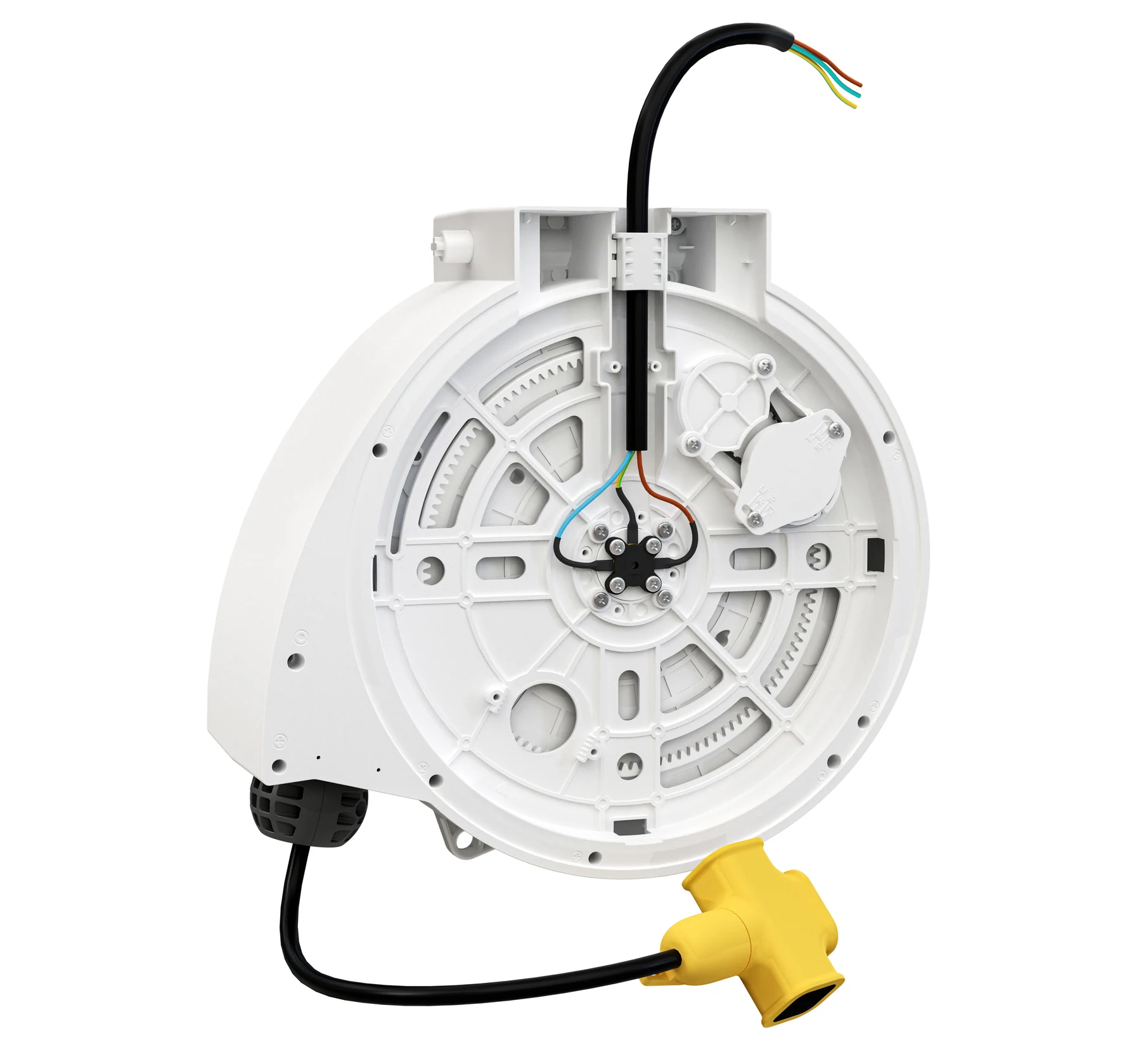

 防摔插座电源线卷线器 | — | 2×1.5mm² · 10m | 4.6kg | ABS工程塑料外殼，防摔插座YZ/PVC電源線，三芯電源插頭，兩個兩芯電源插座，壹個三芯電源插座，安全耐用，美觀大方。 标配电源线采用的是 RVV 电线全称铜芯聚氯乙烯绝缘聚氯乙烯护套软电线。具有良好的导电性能和稳定性。 PVC护套（RVV）：绝缘性好、耐磨、成本适中，线体柔软，适合常规供电使用。主要适用于普通车间、维修门店及常规室内场景。 橡胶护套（橡套电缆）：更加柔软，耐弯折、耐磨性较好，环境适应性更强，移动使用体验更好。主要适用于移动作业、频繁拖拽或对柔韧性要求较高的场景。 拖链电缆：抗弯折性能好，耐反复运动、耐疲劳性较强，适合高频收放使用。主要适用于自动化设备、机械工位、频繁往复移动或高强度使用场景。 |
| — | 2×1.5mm² · 12m | 4.9kg | ||
| — | 2×1.5mm² · 15m | 5.8kg | ||
| — | 2×2.5mm² · 10m | 5.0kg | ||
| — | 2×2.5mm² · 12m | — | ||
| — | 2×2.5mm² · 15m | — | ||
| — | 3×1.5mm² · 10m | — | ||
| — | 3×1.5mm² · 12m | 5.0kg | ||
| — | 3×1.5mm² · 15m | — | ||
| — | 3×2.5mm² · 10m | — | ||
| — | 3×2.5mm² · 12m | 5.3kg | ||
| — | 3×2.5mm² · 15m | — | ||

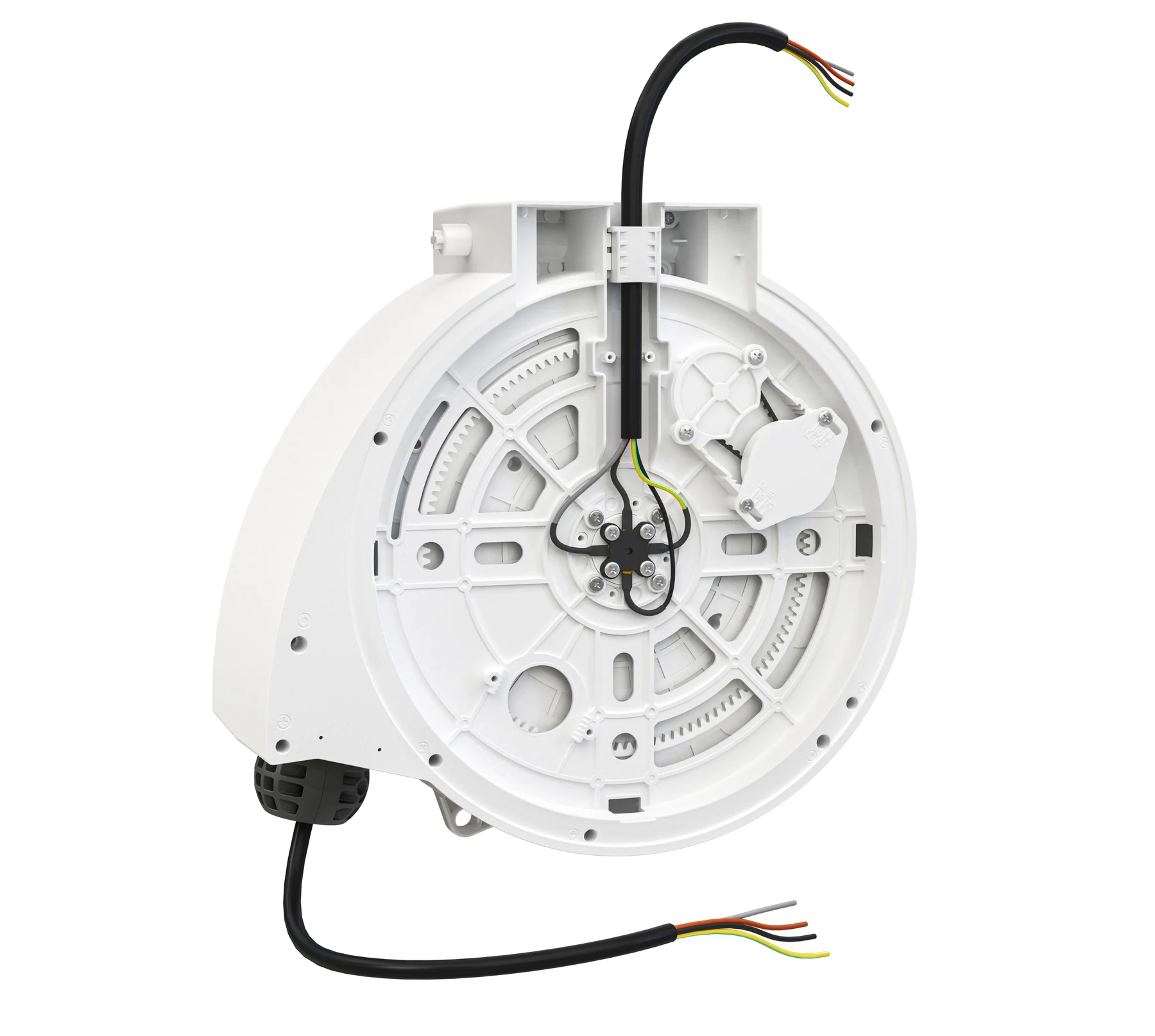

 电源延长线卷线器 | — | 4×1.5mm² · 10m | — | ABS工程塑料外殼，4線pvc電源線繞線器，電軸芯加寬銅觸片，可以安全使用在較大功率的設備上。 |
| — | 4×1.5mm² · 12m | — | ||
| — | 4×1.5mm² · 15m | — | ||
| — | 4×2.5mm² · 10m | — | ||
| — | 4×2.5mm² · 12m | — | ||
| — | 4×2.5mm² · 15m | — | ||

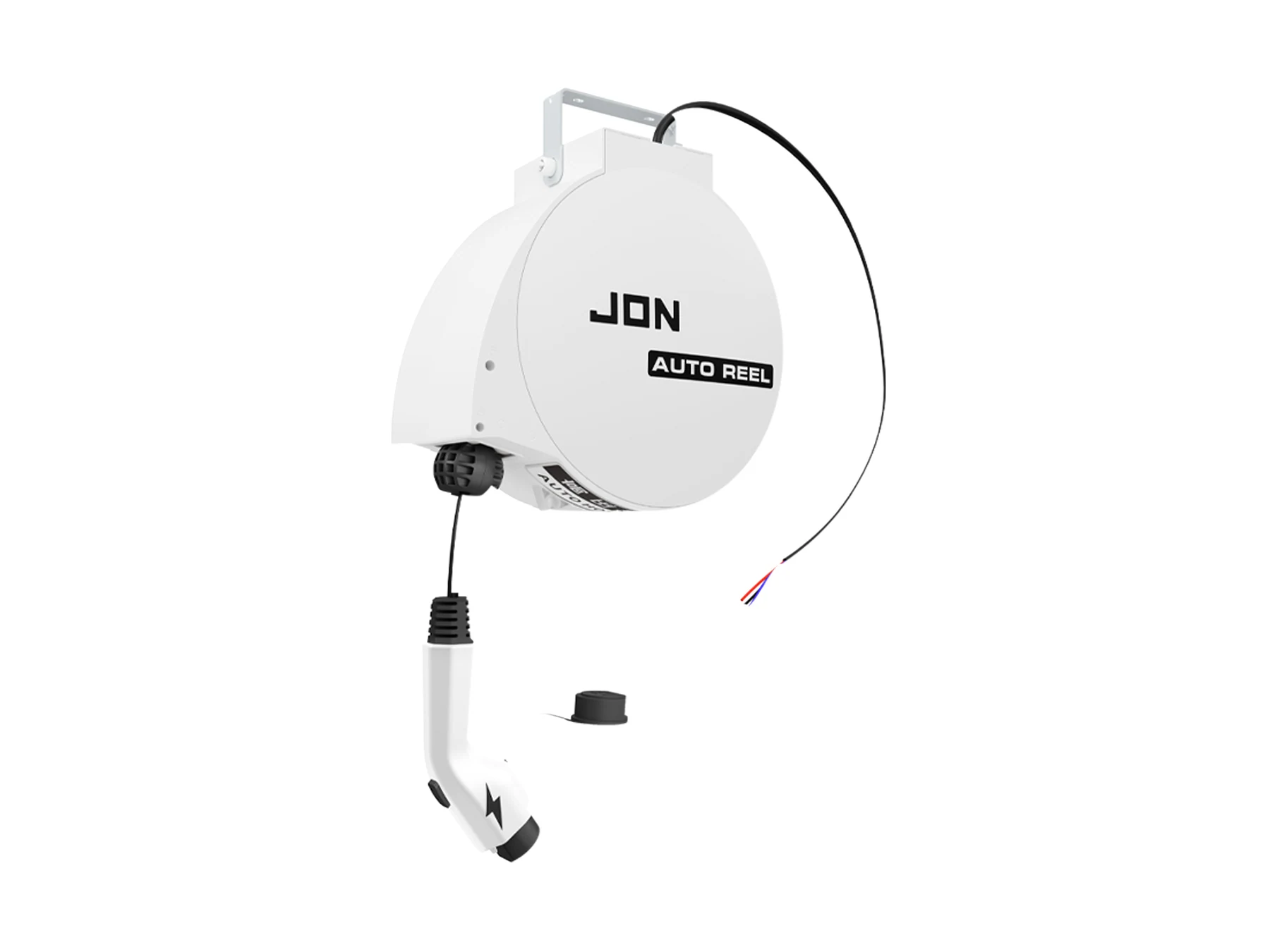

 新能源充电卷线器 | — | 220v-7kw 大电流32A 长度：6m/7m/8m | — | — |
| — | 3*6平方大功率 | — | ||
| — | 4*4平方大功率 | — | ||
 网络线/信号线卷线器 | 康普超六类屏蔽网线 | Cat6A 超六类 / 屏蔽 / 10m、12m、15m | — | 网络卷线器采用四对八芯双绞铜缆，可根据网络速率、抗干扰要求和使用环境，选择Cat6或Cat6A线缆，并提供非屏蔽、铝箔屏蔽及复合屏蔽等结构。线缆内部由铜导体、HDPE芯线绝缘层、十字骨架、屏蔽层及外护套等部分组成，可用于网络直播、舞台设备、办公网络、机房连接及工业现场等场景。 线缆结构可按实际需求定制，可选自锁和不带自锁。 *带自锁：拉出管线后，可在所需长度位置自动锁定；再次轻拉后即可解除锁定并自动回收。 不带自锁：拉出后不会在中间位置锁定，松手后卷线器会持续回收。 |
| 六类双屏蔽网线 | Cat6 六类 / 双屏蔽 / 10m、12m、15m | — | ||
| 超六类非屏蔽网线 | Cat6A 超六类 / 非屏蔽 / 10m、12m、15m | — | ||
| TRVV 多芯控制线 | TRVV 8×0.5｜长度可选｜接头可定制｜自锁可选 | — | ||
| DMX 灯光控制线 | DMX灯光控制线｜长度可选｜XLR卡侬接头｜自锁可选 | — | ||
| 3000V 高压线 | 3000V高压线｜按设备规格配置｜设备专用接头｜自锁可选 | — | ||

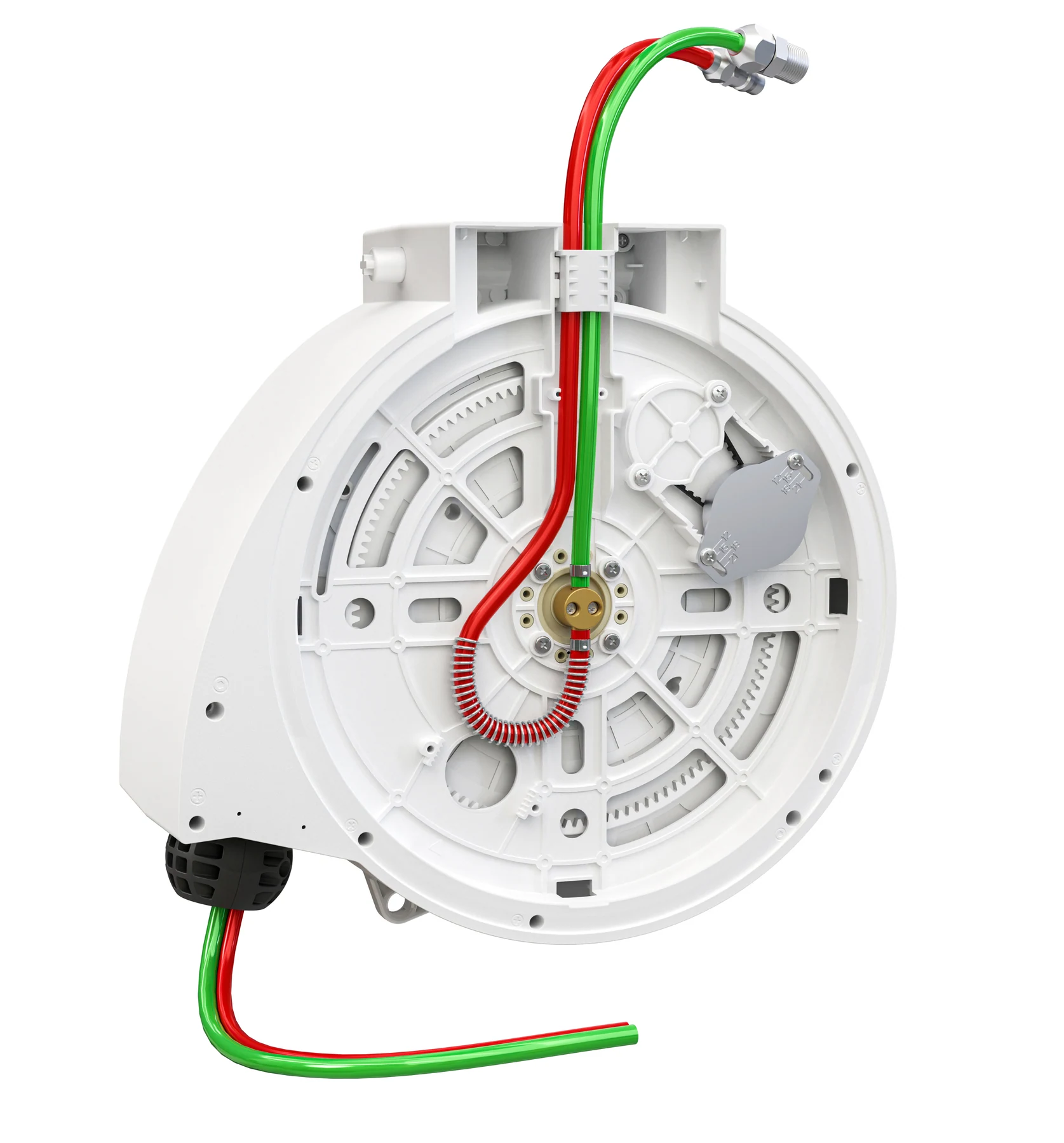

 水汽双管卷线器 | — | Φ6.5×Φ10mm / Φ8×Φ12mm · 9m | 5.0kg | — |

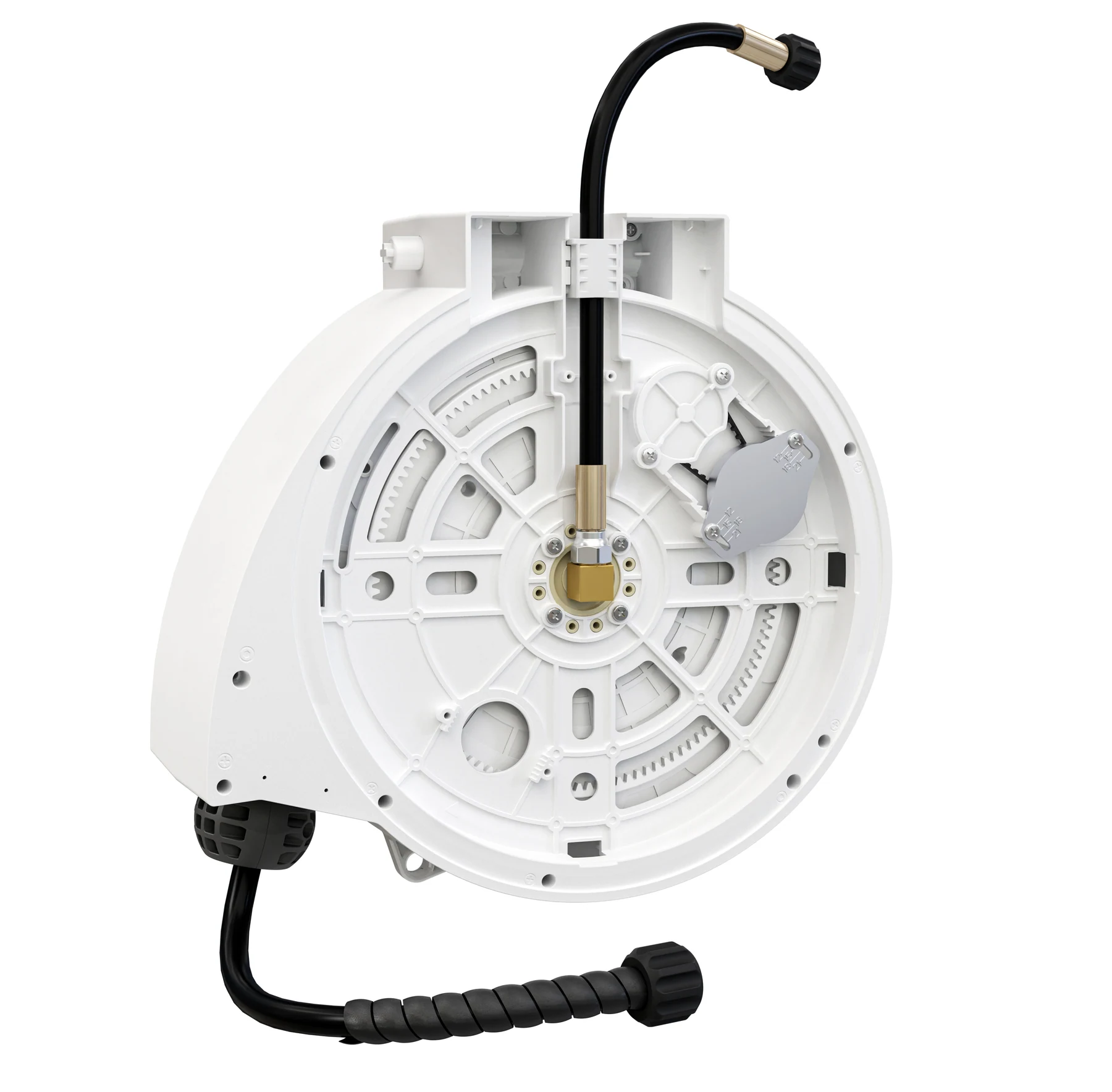

 高压卷管器（含高压水枪） | — | 1/4×1W 单层钢丝管 · 9m | 6.4kg | 含高压水枪 |

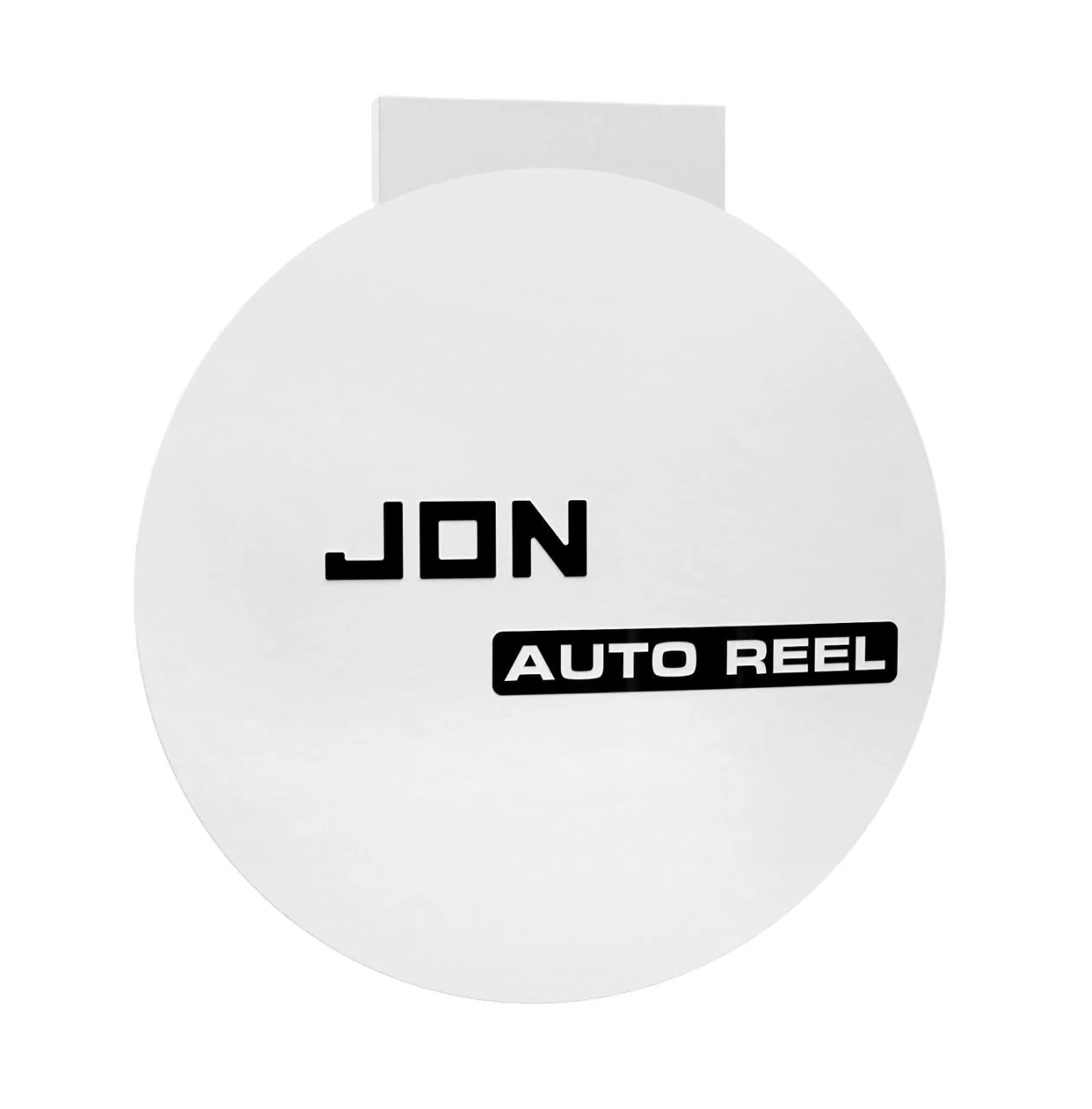

 左右端盖（2个） | — | 左右端盖 · 2个 | — | 左右端盖，2个。 |
 2合一组合支架 | — | 安装 2.7–3.0m 方管 10cm | 2.8kg | 丝杆套件2套；螺栓套件1套；方管1条。 每套螺栓套件：M8-80膨胀螺栓4套、M8-110六角螺丝4套、M8-25六角螺丝4套。 |
| — | 安装 3.0–3.4m / 壁挂安装 方管 30cm | 3.7kg | ||
| — | 安装 3.3–3.8m 方管 60cm | 5.0kg | ||
| — | 安装 3.7–4.2m 方管 90cm | 6.3kg | ||

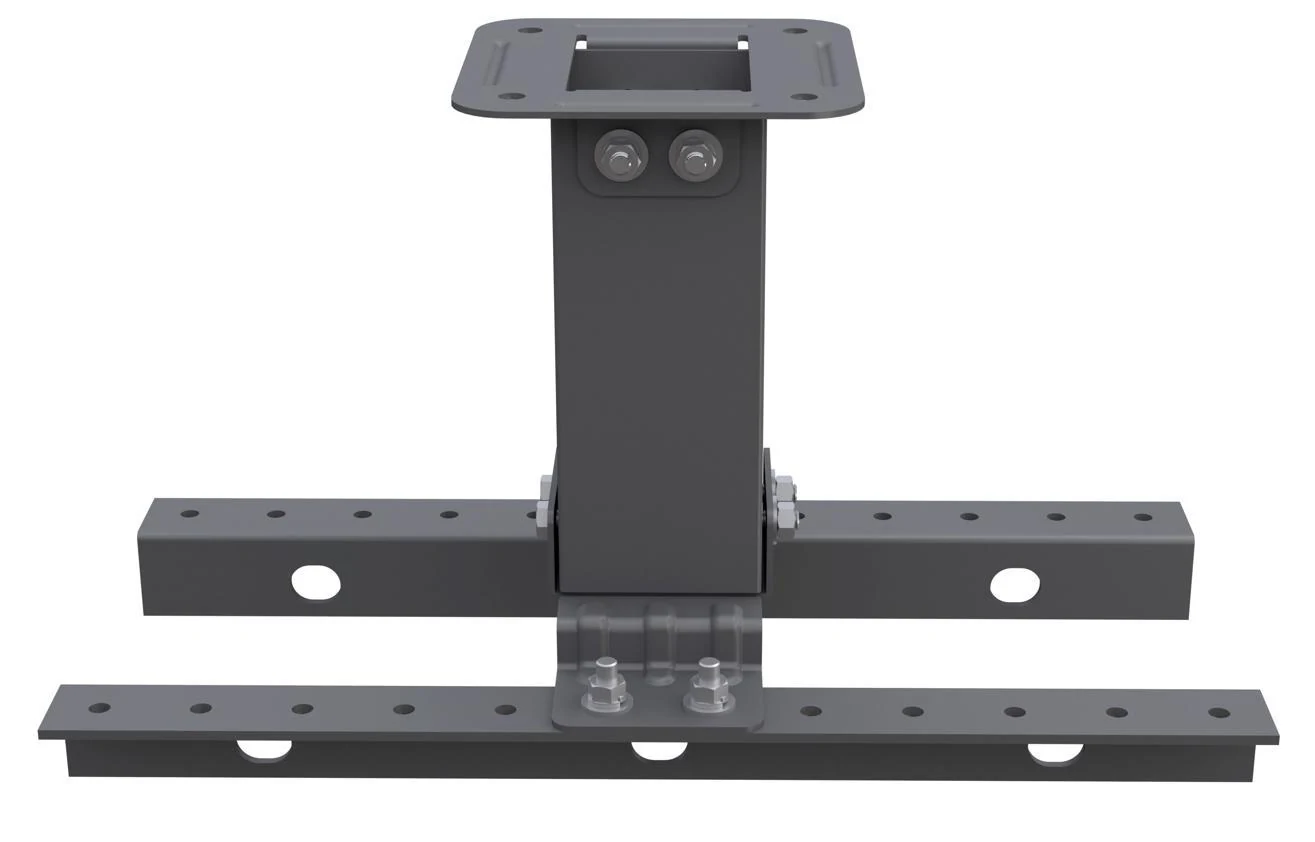

 3合一组合支架 | — | 安装 2.7–3.0m 方管 10cm | 3.4kg | 丝杆套件2套；螺栓套件1套；方管1条。 每套螺栓套件：M8-80膨胀螺栓4套、M8-110六角螺丝4套、M8-25六角螺丝4套。 |
| — | 安装 3.0–3.4m / 壁挂安装 方管 30cm | 4.3kg | ||
| — | 安装 3.3–3.8m 方管 60cm | 5.6kg | ||
| — | 安装 3.7–4.2m 方管 90cm | 6.9kg | ||

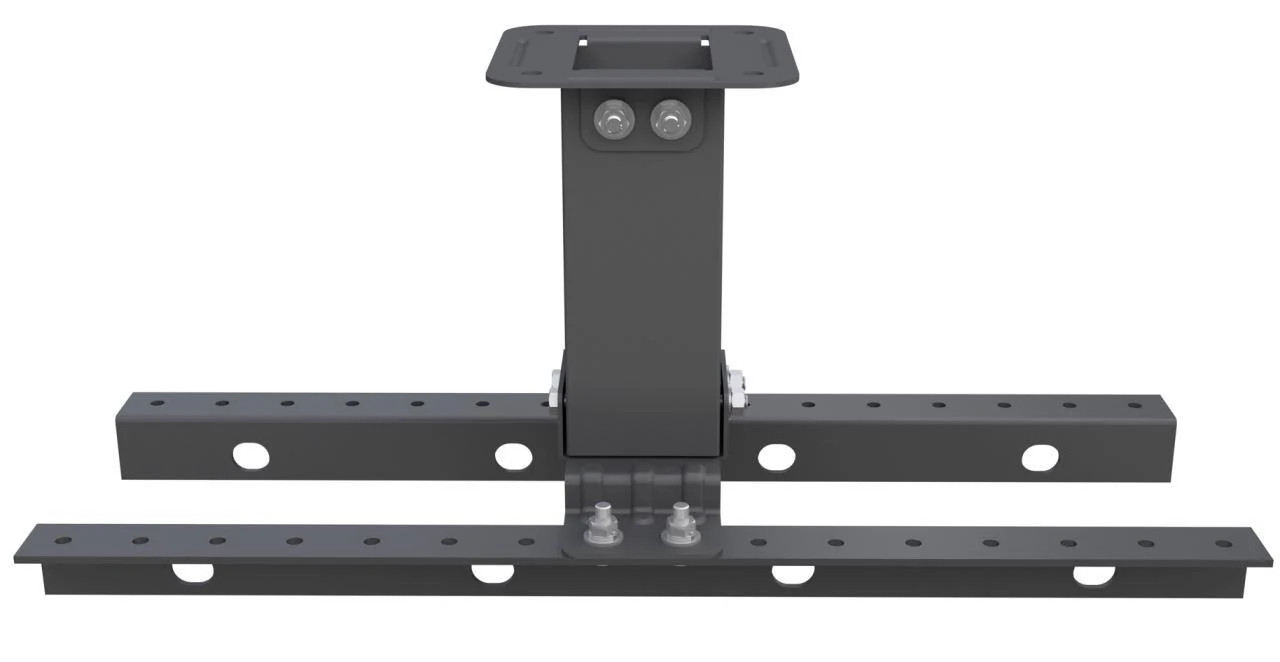

 4合一组合支架 | — | 安装 2.7–3.0m 方管 10cm | 4.0kg | 丝杆套件2套；螺栓套件1套；方管1条。 每套螺栓套件：M8-80膨胀螺栓4套、M8-110六角螺丝4套、M8-25六角螺丝4套。 |
| — | 安装 3.0–3.4m / 壁挂安装 方管 30cm | 4.9kg | ||
| — | 安装 3.3–3.8m 方管 60cm | 6.2kg | ||
| — | 安装 3.7–4.2m 方管 90cm | 7.5kg | ||

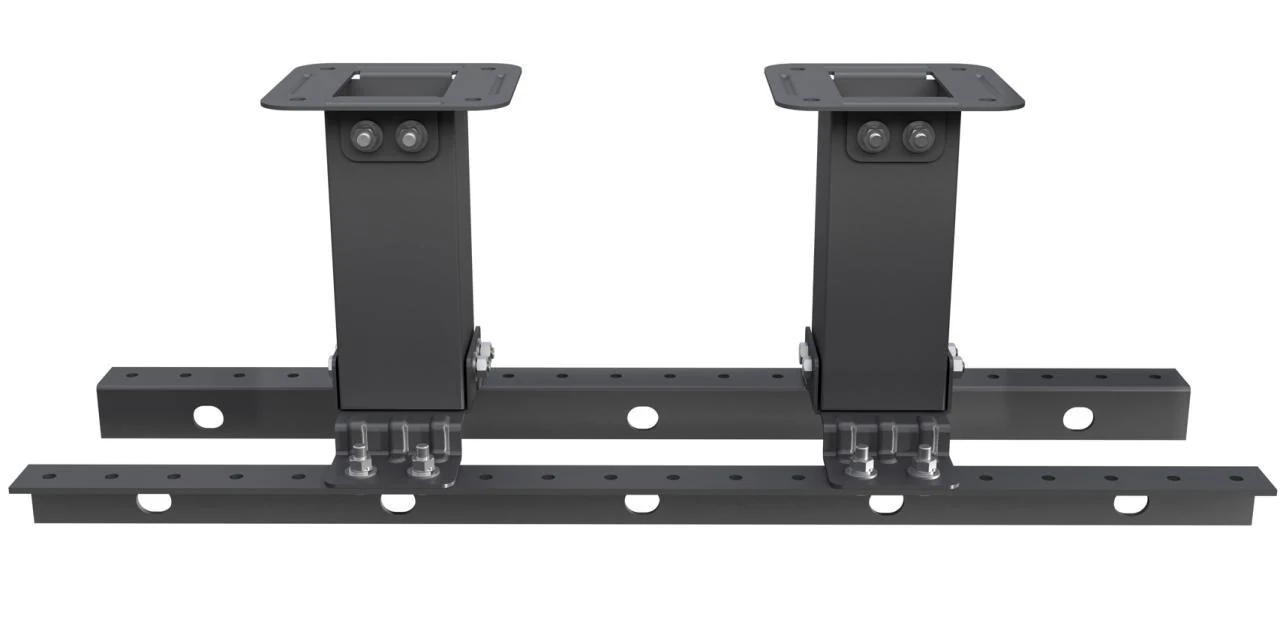

 5合一组合支架 | — | 安装 2.7–3.0m 方管 10cm | 6.2kg | 丝杆套件2套；螺栓套件2套；方管2条。 每套螺栓套件：M8-80膨胀螺栓4套、M8-110六角螺丝4套、M8-25六角螺丝4套。 |
| — | 安装 3.0–3.4m / 壁挂安装 方管 30cm | 8.0kg | ||
| — | 安装 3.3–3.8m 方管 60cm | 10.6kg | ||
| — | 安装 3.7–4.2m 方管 90cm | 13.3kg | ||

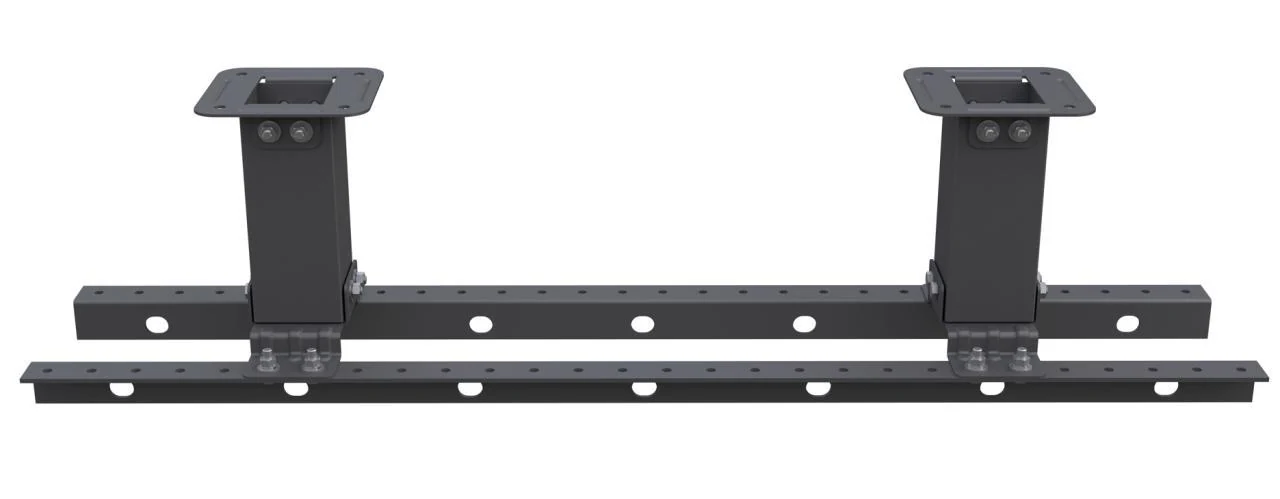

 6合一组合支架 | — | 安装 2.7–3.0m 方管 10cm | 6.8kg | 丝杆套件2套；螺栓套件2套；方管2条。 每套螺栓套件：M8-80膨胀螺栓4套、M8-110六角螺丝4套、M8-25六角螺丝4套。 |
| — | 安装 3.0–3.4m / 壁挂安装 方管 30cm | 8.6kg | ||
| — | 安装 3.3–3.8m 方管 60cm | 11.2kg | ||
| — | 安装 3.7–4.2m 方管 90cm | 13.9kg | ||

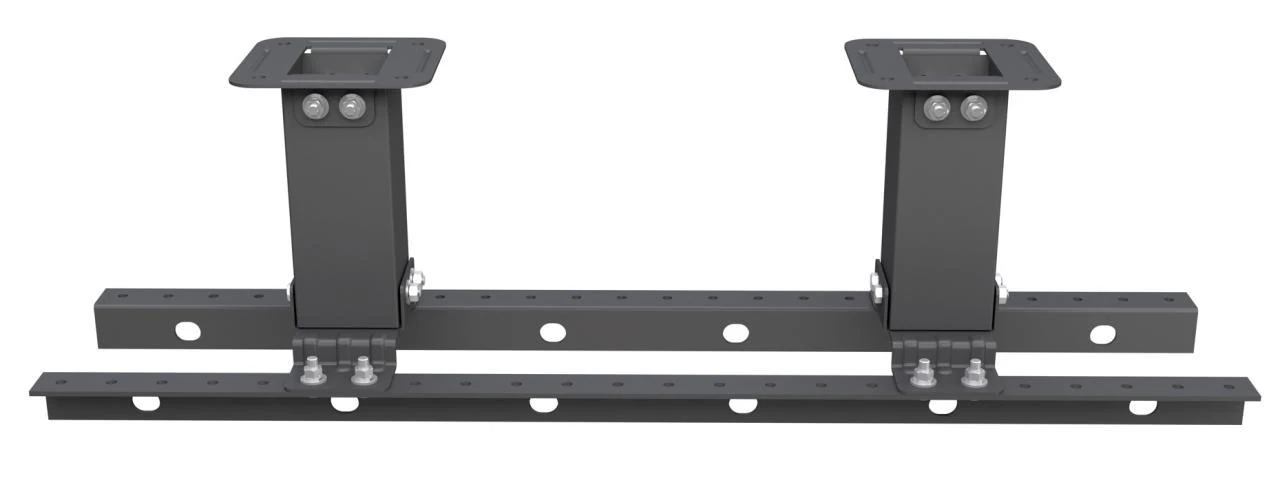

 7合一组合支架 | — | 安装 2.7–3.0m 方管 10cm | 7.4kg | 丝杆套件2套；螺栓套件2套；方管2条。 每套螺栓套件：M8-80膨胀螺栓4套、M8-110六角螺丝4套、M8-25六角螺丝4套。 |
| — | 安装 3.0–3.4m / 壁挂安装 方管 30cm | 9.2kg | ||
| — | 安装 3.3–3.8m 方管 60cm | 11.8kg | ||
| — | 安装 3.7–4.2m 方管 90cm | 14.5kg |
滑动表格查看完整规格。
组合与配置说明
组合支架
提供二合一至七合一组合支架，不同组合的套件及重量详见规格表。
搭载慢回收系统
缓慢回收，安全进行作业
自动回收
拉一下松开即可自动缓慢回收
即拉即停
单模块尺寸
单模块外形尺寸（长×宽×厚）：36.3 × 34.8 × 15.5cm。
INSTALLATION
安装方式
支持顶挂与壁挂安装。按组合数量、安装高度和支架类型选择安装配件。
顶挂式安装

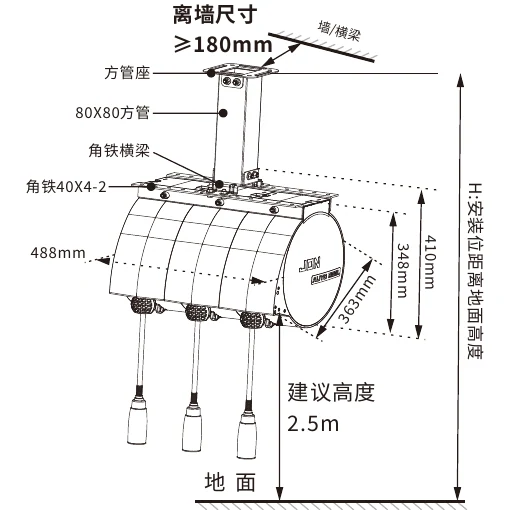

离墙 ≥180mm · 80×80 方管 · 按安装高度选择方管长度
壁挂式安装

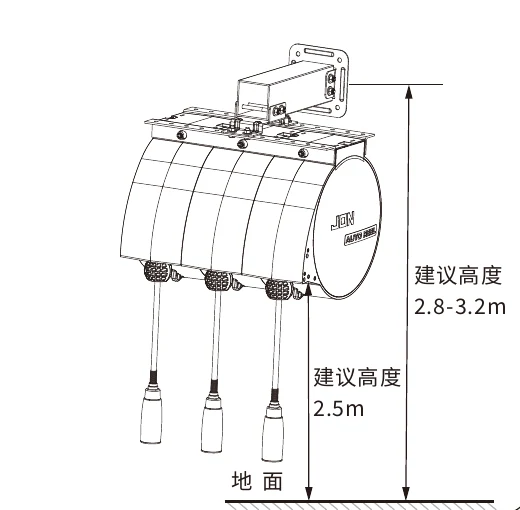

建议高度 2.8–3.2m · 方管 JONF300 / 300mm

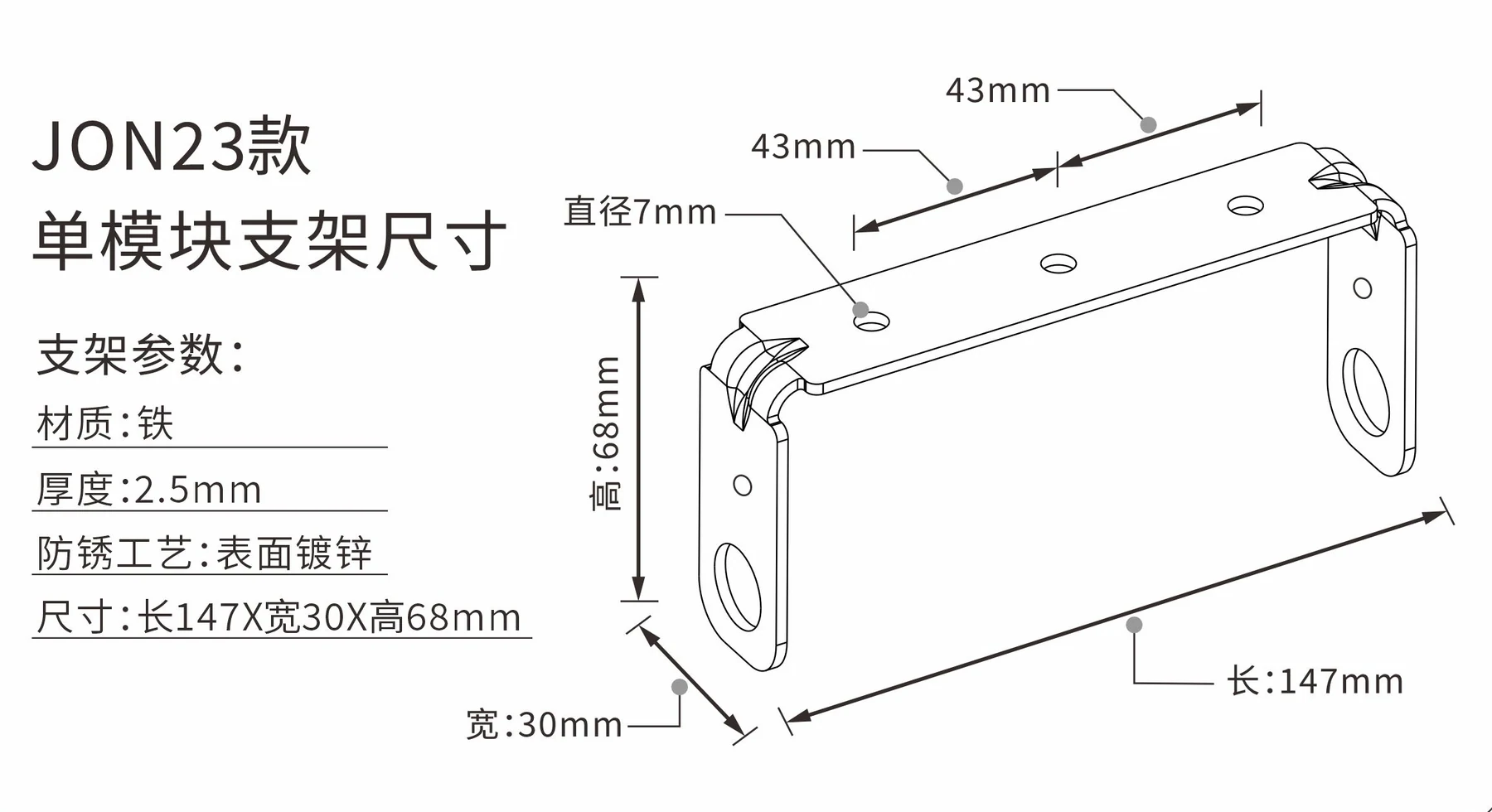

单模块支架
铁材质 · 厚度 2.5mm · 表面镀锌 147×30×68mm · 孔径 Φ7mm · 相邻孔距 43mm
卷轴支架座

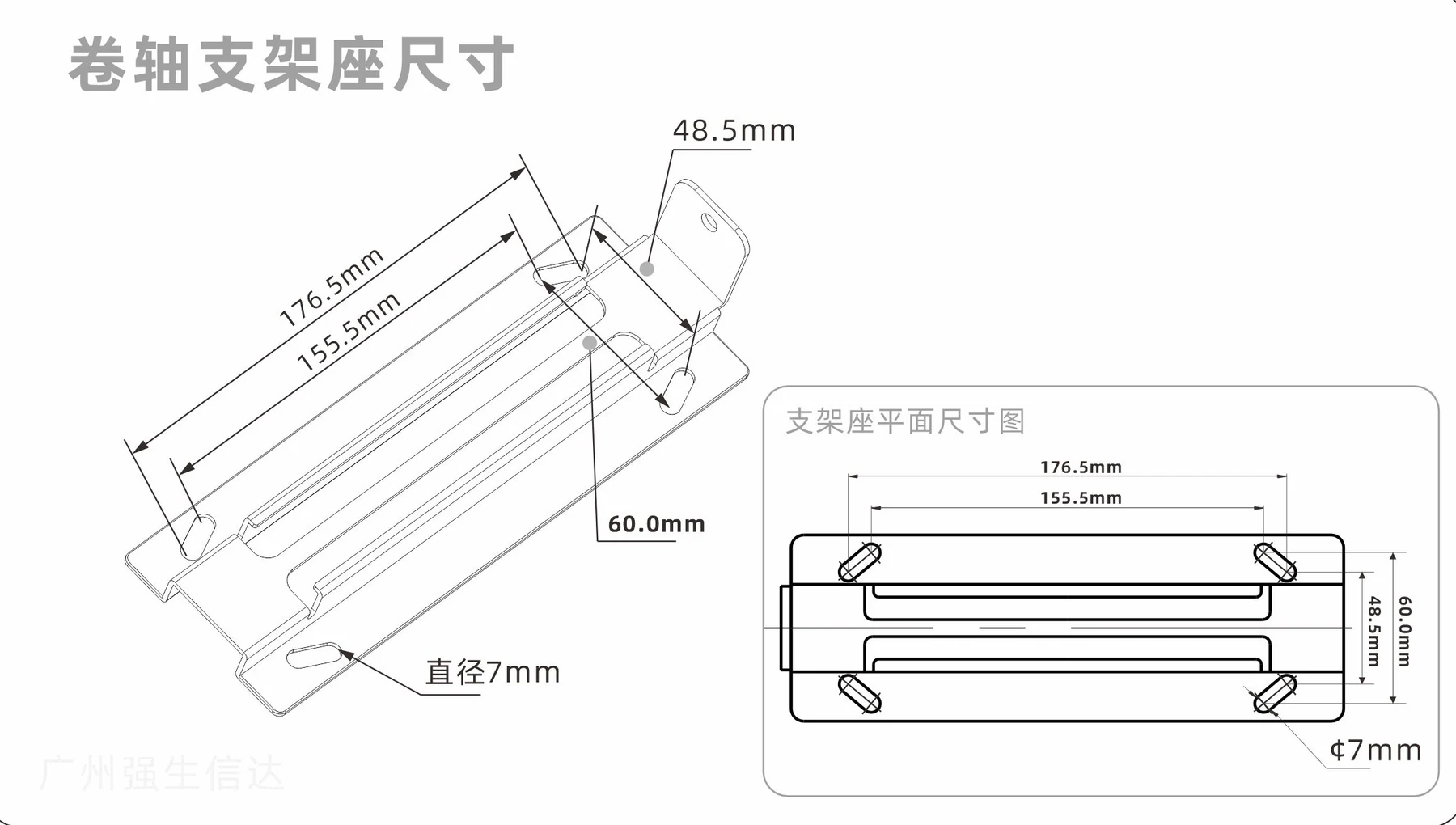

外形 176.5×60.0mm 安装孔距 155.5×48.5mm · 孔径 Φ7mm
安装参考与注意事项
01–03 支架组装与固定
组装 40×4 角铁与支架横桥，使用 M8×25 螺栓及防松脱螺母、弹垫、垫片。五合一以上按说明图配置多个角铁横梁。 安装方管座与 80×80 方管，使用 M8×80 膨胀螺栓固定。按顶挂或壁挂示意使用 M8×110、M8×25 螺栓连接；壁挂时锁紧边垂直地面。
04–05 模块扣入与锁紧
按下模块前后两个快速弹扣，将模块扣入角铁大孔。听到两次“嗒”声后，确认两个弹扣的内轴、外轴均完全弹出。 丝杆从六角孔穿入、圆孔穿出；在圆孔内拧紧内六角螺母，紧至模块不晃动即可。
安装高度与配件选择
顶挂 2.7–3.0m：JONF100 / 100mm 顶挂 3.0–3.4m：JONF300 / 300mm 顶挂 3.3–3.8m：JONF600 / 600mm 顶挂 3.7–4.2m：JONF900 / 900mm 壁挂不小于 2.8m：JONF300 / 300mm
安装注意事项
顶挂离墙距离 ≥180mm。二至四合一配置 1 条方管，五至七合一配置 2 条方管。各螺栓连接处使用弹垫、垫圈及防松脱螺母。请依照正式安装说明操作；如有疑问请联系厂家。
DIMENSIONS
产品尺寸
单模块尺寸与组合包装规格。
- 单模块长×宽×厚 · cm
- 36.3 × 34.8 × 15.5
- 二合一包装 · mm
- 352 × 390.5 × 435
- 三合一包装 · mm
- 507 × 390.5 × 435
- 四合一包装 · mm
- 662 × 390.5 × 435
VIDEOS
视频
JON23 安装与使用演示
需要了解实际收放效果？
联系我们获取本系列安装与使用演示资料。
需要确认型号或规格？
告诉我们管线类型、长度和使用场景，获取产品建议与报价。
