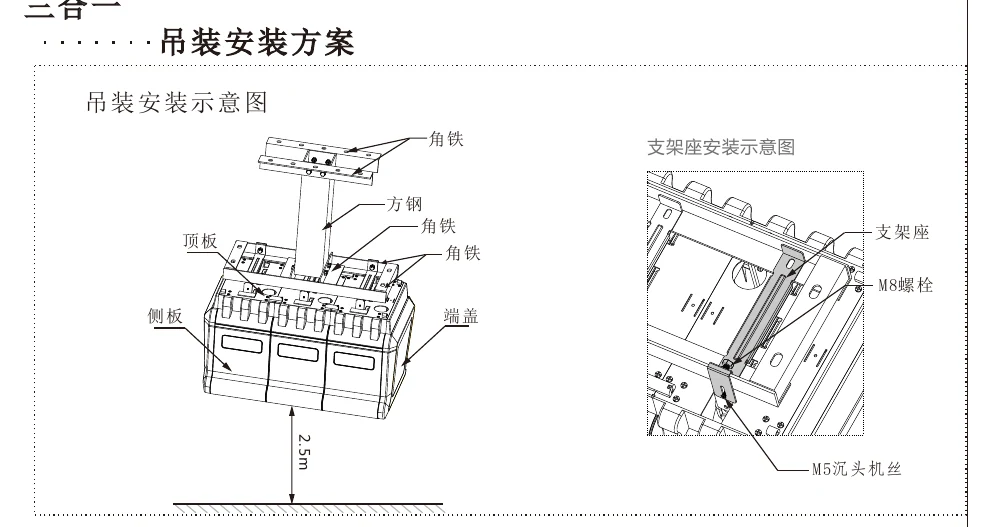

三合一 · 吊装安装
方钢 100×100×t4 · 图示距地面 2.5m 中间支架座须在焊接、预紧螺栓前放入。
SPECIFICATIONS
完整规格
查看不同模块组合的配置与外形规格。
| 产品 / 型号 | 规格 | 技术要点 |
|---|---|---|
 JONA1
模块式组合鼓 | 二合一：490×385×433 mm | 白色模块式组合鼓 尺寸顺序：长×宽×高 支架距离 D（mm）： 二合一 229.5 三合一 429.5 四合一 629.5 五合一 829.5 六合一 1029.5 七合一 1229.5 |
| 三合一：690×385×433 mm | ||
| 四合一：890×385×433 mm | ||
| 五合一：1090×385×433 mm | ||
| 六合一：1290×385×433 mm | ||
| 七合一：1490×385×433 mm |
滑动表格查看完整规格。
INSTALLATION
安装方式
提供吊装方案；二合一、三合一另有顶装方案。下方以三合一、四合一为例。

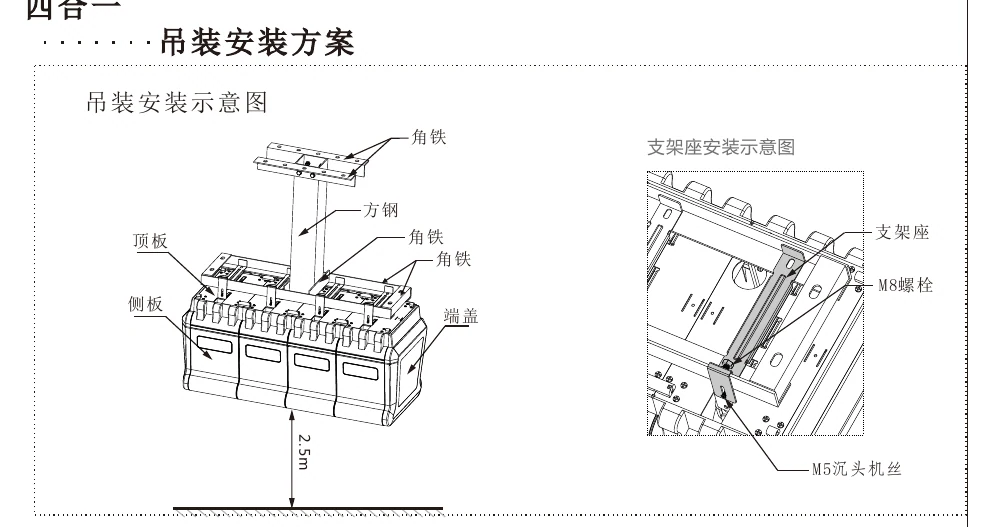

四合一 · 吊装安装
方钢 100×100×t4 · 图示距地面 2.5m 按组合数量选用对应支架，不混用孔位。
安装参考与注意事项
01–05 模块连接与固定
取出侧板和端盖，将模块滑入已固定的支架座，按图旋入 M5 沉头机丝。模块之间插入 Φ5.0mm 圆柱销，盖下顶板扣件。将支撑杆扣扣入模块之间的葫芦孔。使用 14 号扳手预紧每一个 M8 螺栓，确认支架座没有松动。先扣侧板，再扣端盖；将葫芦孔对准挂扣件，轻轻下压扣住。
吊架选型与注意事项
二至七合一支架主体长度依次为：380 / 580 / 780 / 980 / 1180 / 1380mm。二至四合一配置 1 条方管，五至七合一配置 2 条方管。螺栓连接处放置弹垫、垫圈并做好防松。膨胀螺栓孔数量、间距须结合施工条件与组合鼓重量确定。二合一顶装须保证支架座中心距 200mm，并按图保留 2mm 间隙。
DIMENSIONS
产品尺寸

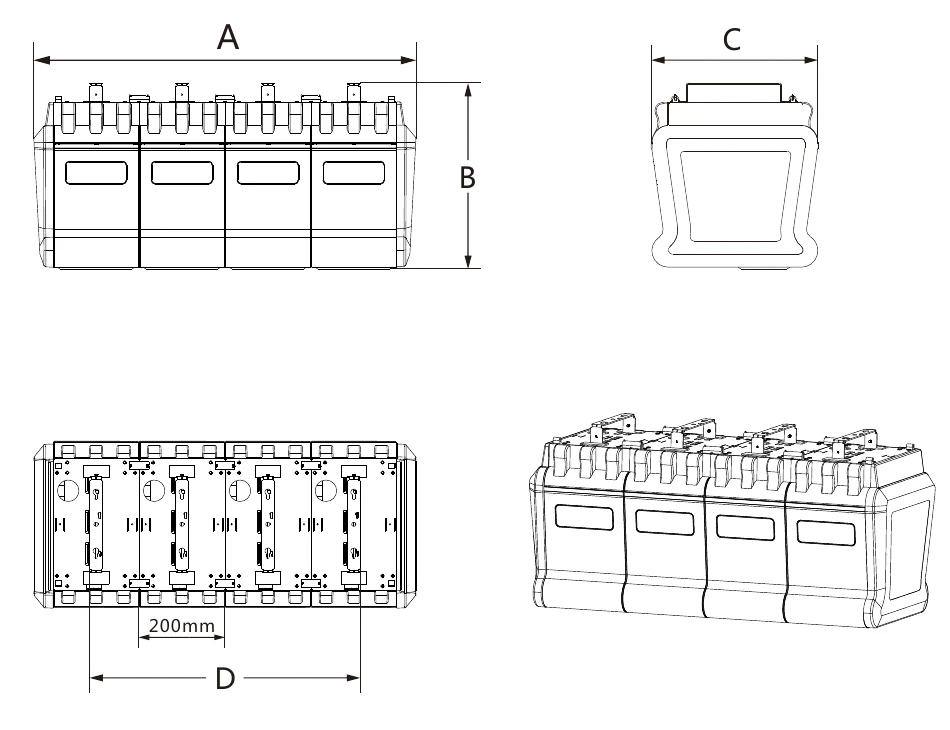

整体外形尺寸按二至七合一分别列示。图示以四合一为例，单位为 mm。
- 长度 A · mm
- 490–1490
- 宽度 C · mm
- 385
- 高度 B · mm
- 433
- 模块间距 · mm
- 200
JONA1 · 外形与支架距离
组合 长 A × 宽 C × 高 B 支架距离 D 二合一 490 × 385 × 433 mm 229.5 mm 三合一 690 × 385 × 433 mm 429.5 mm 四合一 890 × 385 × 433 mm 629.5 mm 五合一 1090 × 385 × 433 mm 829.5 mm 六合一 1290 × 385 × 433 mm 1029.5 mm 七合一 1490 × 385 × 433 mm 1229.5 mm
